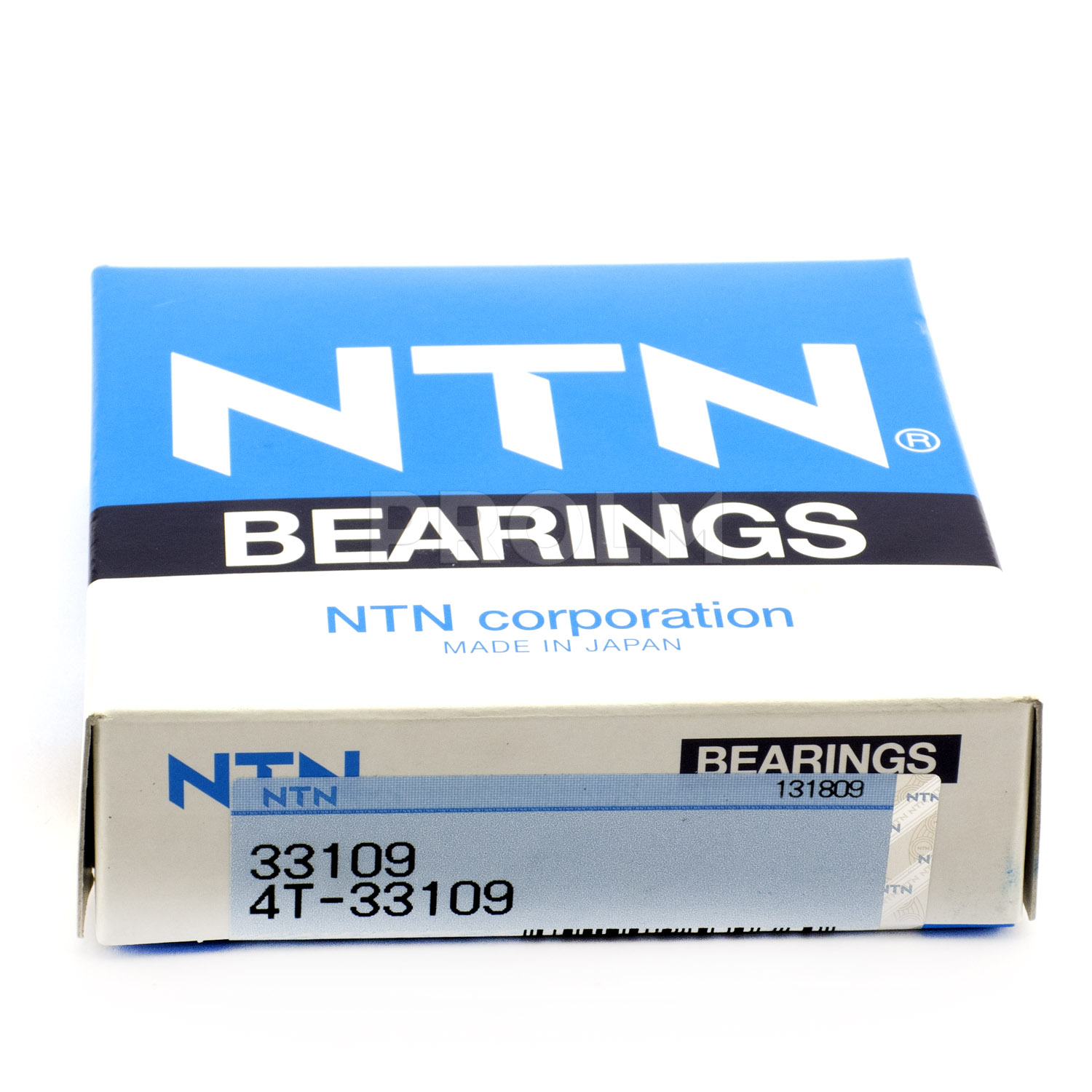

Подшипник NTN 4T-33109

Размеры:

• марка: NTN;
• внутренний диаметр (d): 45 мм;
• наружный диаметр (D): 80 мм;
• ширина подшипника/внутреннего кольца (B): 26 мм;
• ширина наружного кольца (C): 20,5 мм;
• общая ширина (T): 26 мм;
• наружный диаметр внутреннего кольца (d1): 63 мм;
• точка приложения нагрузки на оси (а): 19,5 мм;
• минимальный радиус галтели (rs): 1,5 мм;
• минимальный радиус галтели (r1s): 1,5 мм;
• вес: 0,544 кг;
• обозначение iso355: T3CE045.

Производительность продукта:

• динамическая грузоподъёмность (C): 94 кН;
• статическая грузоподъёмность (C0): 115 кН;
• предельная усталостная нагрузка (Cu): 14 кН;
• коэффициент материала (A2): 1 кН;
• коэффициент (е): 0.38 кН;
• коэффициент статической осевой нагрузки (Y0): 0.86 кН;
• коэффициент осевой нагрузки (Y2): 1.57 кН;
• предельная скорость при смазывании маслом (N lim): 6200 об/мин;
• предельная скорость при смазывании консистентной смазкой (N lim): 4700 об/мин;
• мин. рабочая температура (Tmin): -40 °C;
• макс. рабочая температура (Tmax): 120 °C.

Размеры окружающих деталей:

• максимальный диаметр буртика вала (da max): 52 мм;
• минимальный диаметр буртика вала (db min): 53,5 мм;
• минимальный диаметр буртика корпуса (Da min): 69 мм;
• максимальный диаметр буртика корпуса (Da max): 71,5 мм;
• минимальный диаметр буртика корпуса (Db min): 77 мм;
• минимальный зазор (Ca): 4 мм;
• минимальный зазор (Cb): 5,5 мм;
• максимальный радиус галтели (ra max): 1,5 мм;
• максимальный радиус галтели (r1a): 1,5 мм.
