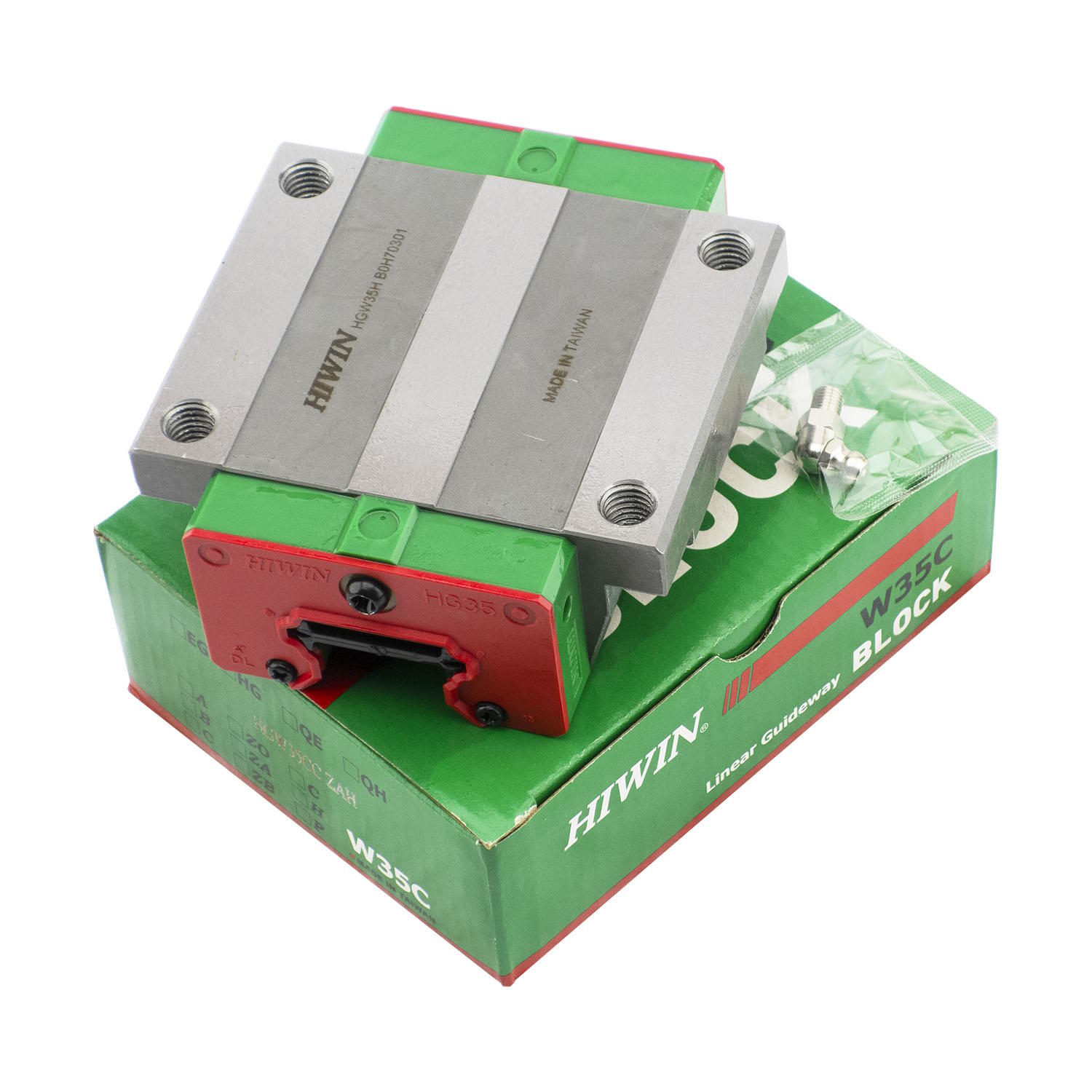

Каретка (также могут использоваться названия "блок системы линейного перемещения", "опорный блок", "направляющий блок", "танкетка", "линейный подшипник", "опорный подшипник" и прочие) HIWIN HGW35CCZ0C имеет следующие параметры:
HG - серия шариковых линейных направляющих высокой грузоподъемности (Heavy Load);
W - фланцевый тип каретки;
35 - типоразмер (данный параметр определяет размерную совместимость каретки и рельса с учетом серии и требуемой точности);
C - высокая нагрузка (базовая динамическая нагрузка C - 64,6 kN, базовая статическая нагрузка С0 - 93,88 kN);
C - вариант крепления "сверху или снизу";
Z0 - легкий предварительный натяг (0~0,02C, что составляет от 0 kN до 1,292 kN), условия применения: неизменное направление нагрузки, незначительные толчки и невысокие требования по точности;
C - стандартный класс точности (допустимые отклонения по высоте ± 0,1 мм, допустимые отклонения по ширине ± 0,1 мм, среднее отклонение по высоте – 0,02 мм, среднее отклонение по ширине – 0,03 мм).
Конструкция линейных направляющих HG-серии

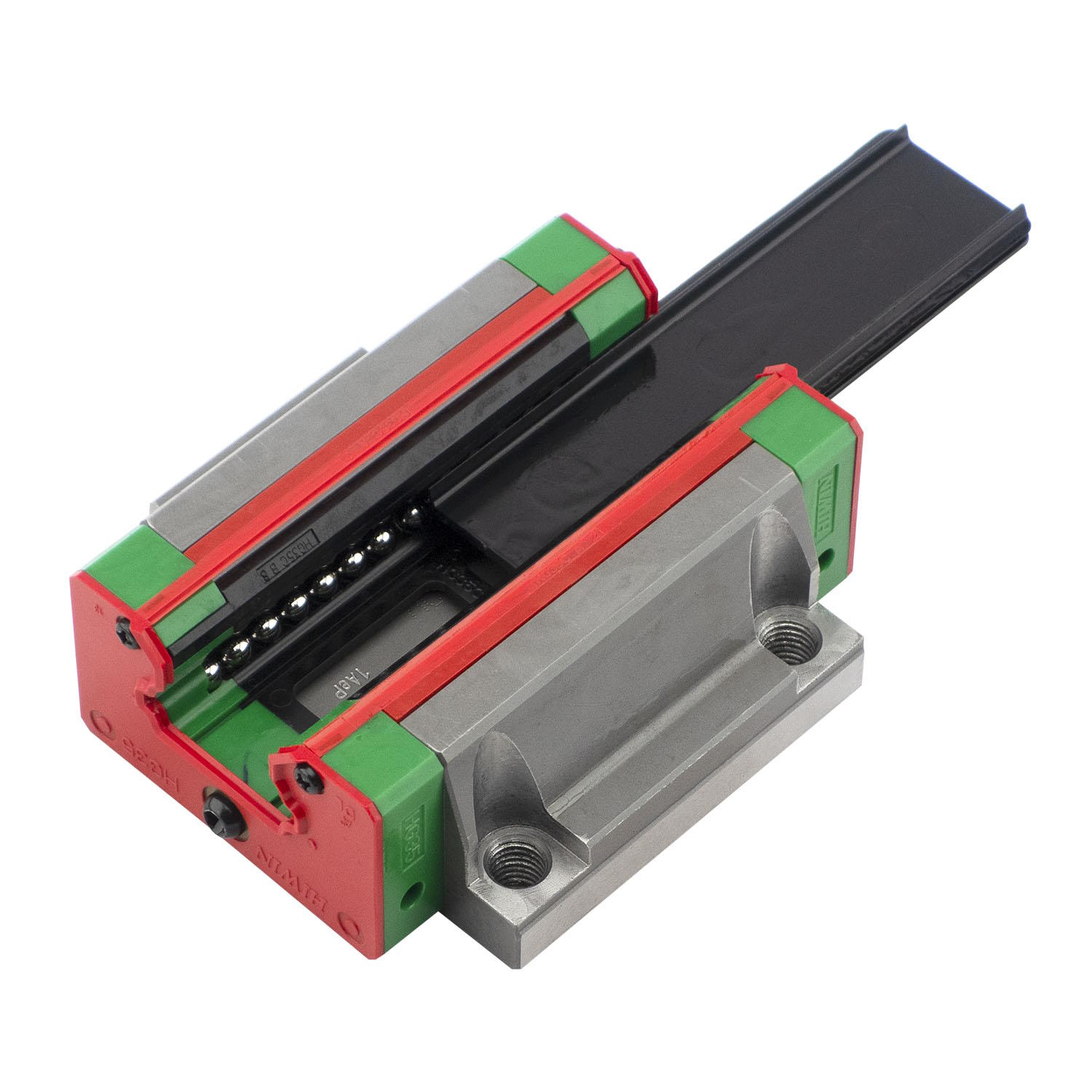

Линейные направляющие серии HG имеют высокую грузоподъемность и жесткость в сравнении с аналогичными продуктами. Четырехрядная конструкция серии позволяет выдерживать одинаковые нагрузки в радиальных и боковых направлениях, а профиль дорожки качения обеспечивает обширный контакт с шариками, что в свою очередь и способствует увеличению допустимых нагрузок и жесткости системы. Благодаря самовыравниванию каретка может нивелировать небольшие погрешности при монтаже и обеспечивает плавное линейное движение, обусловленное упругой деформацией элементов качения и смещением точек контакта. Наличие фиксатора предотвращает выпадение шариков при снятии блока с рельса. Данный тип линейных направляющих является взаимозаменяемым, то есть любые каретки и любые рельсы серии могут использоваться вместе, сохраняя точность и размерность.
Область применения: автоматические устройства, транспортное и упаковочное оборудование, обрабатывающие центры, токарные станки с ЧПУ, шлифовальные и фрезерные станки, оборудование для резки металлов, штамповки, обработки камня, литья под давлением.
Гарантийный срок - 12 месяцев с момента покупки при обязательном соблюдения технологии монтажа, режима и условий эксплуатации, предусмотренных компанией HIWIN.
Купить опорные блоки HG35 можно с доставкой транспортной компанией в любой регион Российской Федерации. Также возможен самовывоз с нашего склада в рабочем поселке Горки Ленинские города Видное Московской области (для быстрой отгрузки рекомендуем согласовать время прибытия). Если в наличии требуемого количества в данный момент недостаточно, то поставка будет осуществлена в максимально сжатые сроки.

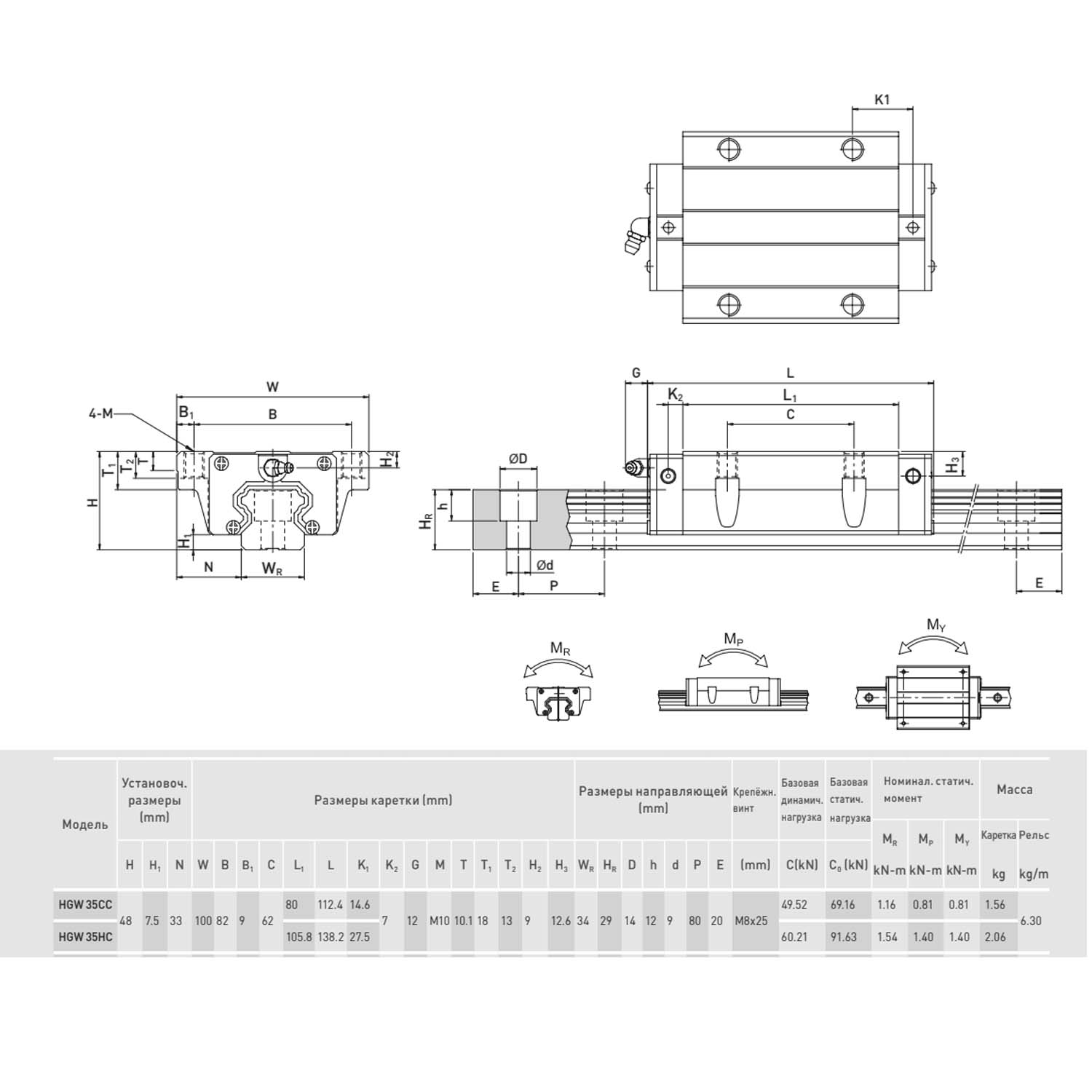

С более подробными техническими характеристиками профильных направляющих можно ознакомиться в каталоге производителя. При возникновении вопросов будем рады ответить вам по телефону, электронной почте или через мессенджеры.
Скачать каталог линейных направляющих HIWIN® |
